Description technique

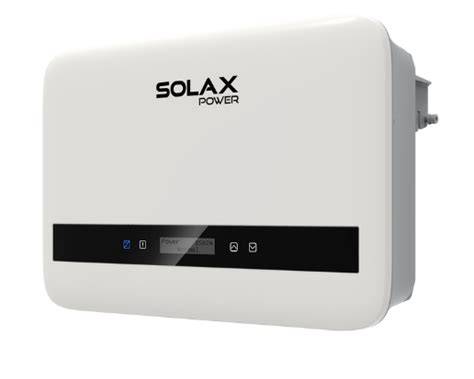

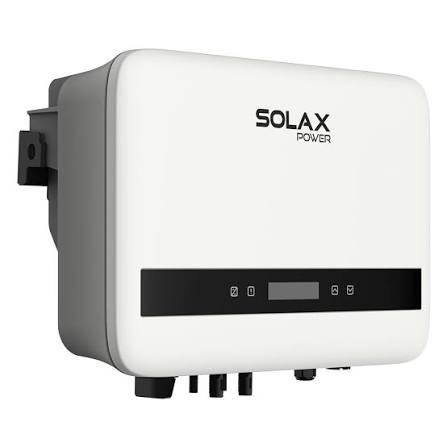

Onduleur SolaX X1-BOOST-4K-G4 On-Grid Monophasé – Prix au Maroc
L’onduleur SolaX X1-BOOST-4K-G4 est un onduleur photovoltaïque on-grid monophasé de 4 kW, destiné aux installations solaires raccordées au réseau. Il assure la conversion de l’énergie produite par les panneaux photovoltaïques en courant alternatif. Avec deux trackers MPP, une plage MPPT de 40 à 560 V, un courant d’entrée maximal de 16 A par MPPT et un rendement maximal de 98 %, il convient notamment aux installations photovoltaïques résidentielles.
Le SolaX X1-BOOST-4K-G4 appartient à la gamme X1-BOOST G4, une série d’onduleurs photovoltaïques monophasés raccordés au réseau. Il est conçu pour convertir le courant continu provenant du générateur photovoltaïque en courant alternatif destiné à l’installation électrique et au réseau, selon la configuration de raccordement. La gamme X1-BOOST G4 est présentée par SolaX comme une solution résidentielle monophasée.
Le modèle X1-BOOST-4K-G4 accepte une puissance maximale recommandée du générateur photovoltaïque de 8,0 kWp. La tension maximale d’entrée PV est de 600 V, avec une tension nominale d’entrée de 360 V, une tension de démarrage de 50 V et une plage de fonctionnement de 35 à 600 V. Sa plage de suivi MPPT s’étend de 40 à 560 V.
L’onduleur possède 2 trackers MPP, avec une chaîne par tracker, et un courant d’entrée maximal de 16 A par MPPT. Le courant de court-circuit maximal indiqué est de 22 A par MPPT.
Côté sortie, le X1-BOOST-4K-G4 délivre une puissance nominale de 4 000 W. Il fonctionne sur un réseau monophasé avec une tension nominale de 220 / 230 / 240 V et une fréquence nominale de 50 / 60 Hz. Son rendement maximal atteint 98 %, avec un rendement européen indiqué à 97 % dans la fiche technique française consultée.
La gamme X1-BOOST G4 intègre une fonction de limitation d’injection, une analyse MPP globale et un diagnostic de courbe I-V. SolaX indique également une configuration via WiFi et application, une surveillance via SolaX Cloud selon la configuration, ainsi qu’une possibilité de fonctionnement en parallèle jusqu’à cinq onduleurs.
Pour la sécurité, la documentation officielle indique notamment une protection contre les surtensions et sous-tensions, une protection d’isolation CC, une surveillance du réseau, une surveillance de l’injection CC, une surveillance du courant inverse, une détection du courant résiduel, une protection anti-îlotage et une protection contre la surtempérature. Le SPD CC/CA de type II et l’AFCI sont indiqués dans la documentation, avec certaines fonctions proposées en option selon la configuration.
Fiche technique
- Marque : SolaX Power
- Modèle : X1-BOOST G4
- Référence : X1-BOOST-4K-G4
- Type de produit : Onduleur photovoltaïque on-grid monophasé
- Technologie : Onduleur de chaîne photovoltaïque raccordé au réseau
- Puissance de sortie nominale : 4 000 W
- Puissance maximale recommandée du générateur PV : 8,0 kWp
- Tension maximale d’entrée PV : 600 V
- Tension nominale d’entrée PV : 360 V
- Tension de démarrage : 50 V
- Plage de tension de fonctionnement PV : 35 à 600 V
- Plage de tension MPPT : 40 à 560 V
- Nombre de trackers MPP : 2
- Chaînes par tracker MPP : 1
- Courant d’entrée maximal par MPPT : 16 A / 16 A
- Courant de court-circuit maximal par MPPT : 22 A / 22 A
- Courant de sortie nominal : 17,4 A
- Puissance apparente de sortie maximale : 4 000 VA
- Courant continu de sortie maximal : 17,4 A
- Tension CA nominale : 220 / 230 / 240 V
- Plage de tension CA : 90 à 290 V
- Fréquence nominale : 50 / 60 Hz
- Plage de fréquence : 50 ± 5 Hz / 60 ± 5 Hz
- Plage de facteur de puissance : 0,8 en retard à 0,8 en avance
- THDi à puissance nominale : < 3 %
- Rendement maximal : 98 %
- Rendement européen : 97 %
- Consommation nocturne : < 3 W
- Indice de protection : IP66
- Température ambiante de fonctionnement : -25 à +60 °C
- Altitude maximale de fonctionnement : 4 000 m
- Humidité relative : 0 à 100 % HR, avec condensation
- Émission sonore typique : 25 dB
- Température de stockage : -30 à +70 °C
- Dimensions (L × H × P) : 404 × 274 × 146 mm
- Poids net : 11,0 kg
- Refroidissement : naturel
- Interfaces de communication : USB / RS485 / DRM
- Communication optionnelle : compteur / CT
- Dongle de surveillance optionnel : Pocket WiFi / LAN / 4G
- Affichage : 2 LED + LCD 16 × 2 / application
- Topologie : non isolée
- Protections : surtension et sous-tension, isolation CC, inversion de polarité CC, surveillance du réseau, surveillance de l’injection CC, surveillance du courant inverse, détection du courant résiduel, anti-îlotage et protection contre la surtempérature
- SPD CC / CA : Type II / Type II, en option selon configuration
- AFCI : en option
- Garantie constructeur : non précisée dans la fiche technique officielle consultée pour la référence X1-BOOST-4K-G4.
Avantages du produit
- Puissance nominale de 4 000 W, adaptée aux installations photovoltaïques monophasées.
- Deux trackers MPP pour gérer deux chaînes photovoltaïques.
- Courant d’entrée jusqu’à 16 A par MPPT, adapté aux modules photovoltaïques à courant élevé.
- Puissance PV recommandée jusqu’à 8,0 kWp.
- Plage MPPT de 40 à 560 V et tension de démarrage de 50 V.
- Rendement maximal de 98 %.
- Indice de protection IP66 et plage de fonctionnement de -25 à +60 °C.
- Fonctions de surveillance, limitation d’injection et diagnostic I-V intégrées ou disponibles selon la configuration.
Applications recommandées
Le SolaX X1-BOOST-4K-G4 est principalement adapté aux :
- Installations photovoltaïques résidentielles ;
- Maisons individuelles ;
- Installations solaires monophasées raccordées au réseau ;
- Installations photovoltaïques avec limitation d’injection ;
- Projets résidentiels nécessitant deux trackers MPP ;
- Installations intégrant une gestion intelligente des charges ;
- Installations pouvant intégrer une pompe à chaleur ou un chargeur intelligent pour véhicule électrique, selon la configuration du système.
Prix au Maroc : sur demande.
Contactez TECAS Énergie Solaire pour connaître le prix, vérifier la disponibilité en stock et obtenir une offre adaptée aux caractéristiques de votre projet.
L’onduleur SolaX X1-BOOST-4K-G4 est un onduleur solaire on-grid monophasé de 4 kW destiné aux installations photovoltaïques raccordées au réseau. Il assure la conversion du courant continu produit par les panneaux solaires en courant alternatif destiné à l’installation électrique et au réseau.
Avec une puissance nominale de 4 000 W, le X1-BOOST-4K-G4 accepte jusqu’à 8,0 kWp de puissance photovoltaïque recommandée. Il dispose de deux trackers MPP, d’une plage de suivi MPPT de 40 à 560 V et d’un courant d’entrée maximal de 16 A par MPPT. La tension maximale d’entrée PV est de 600 V et la tension de démarrage est de 50 V.
Pour une recherche d’onduleur solaire 4 kW au Maroc, le SolaX X1-BOOST-4K-G4 correspond à une solution monophasée raccordée au réseau. Son rendement maximal de 98 %, son indice de protection IP66 et ses fonctions de surveillance et de protection permettent de l’intégrer dans une installation photovoltaïque conçue conformément aux caractéristiques électriques du projet.
Le X1-BOOST-4K-G4 intègre également une fonction de limitation d’injection, une analyse MPP globale et un diagnostic de courbe I-V. La gamme X1-BOOST G4 prend en charge la configuration via WiFi et application ainsi que la surveillance via les solutions SolaX selon la configuration retenue.
Le prix au Maroc de l’onduleur SolaX X1-BOOST-4K-G4 est communiqué sur demande. TECAS Énergie Solaire accompagne les clients recherchant un fournisseur au Maroc pour leurs équipements photovoltaïques. Avant de sélectionner un onduleur 4 kW, il est important de vérifier la puissance du générateur solaire, la tension des chaînes, le courant des modules, la configuration des MPPT et les caractéristiques du réseau.
Le X1-BOOST-4K-G4 peut notamment être utilisé dans des projets photovoltaïques résidentiels et des installations monophasées raccordées au réseau. Pour obtenir une offre adaptée à votre installation au Maroc, contactez TECAS Énergie Solaire et demandez une étude technique et un devis.
Besoin d’un prix, d’une étude technique ou d’une vérification de disponibilité ? Contactez TECAS Énergie Solaire et demandez votre devis :
