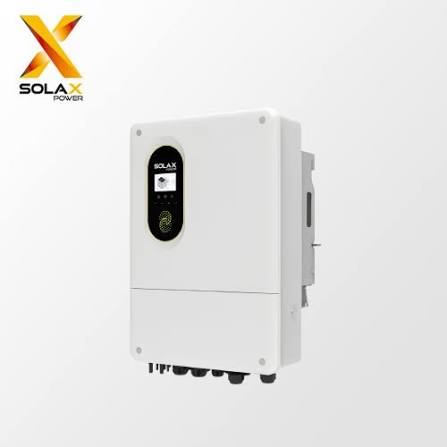

Onduleur SolaX X3-NEO-20K-LV Hybride Triphasé – Prix au Maroc

L’onduleur SolaX X3-NEO-20K-LV est un onduleur hybride triphasé basse tension de 20 kW, conçu pour les installations photovoltaïques avec stockage par batterie. Il accepte jusqu’à 40 kWp de puissance PV recommandée, dispose de 2 MPPT avec un courant maximal de 36 A par MPPT, et offre une sortie EPS de 20 kVA nominale avec une puissance de crête de 40 kVA pendant 10 secondes. Son indice de protection IP65 et son temps de commutation inférieur à 3 ms complètent ses principales caractéristiques.

Onduleur hybride triphasé basse tension 20 kW

Le SolaX X3-NEO-20K-LV appartient à la gamme X3-NEO-LV de SolaX, une gamme d’onduleurs hybrides triphasés basse tension proposée par le fabricant de 5 kW à 20 kW. SolaX classe cette gamme parmi ses solutions résidentielles de stockage d’énergie.

La référence X3-NEO-20K-LV délivre une puissance nominale de 20 kW côté CA et accepte une puissance photovoltaïque recommandée jusqu’à 40 kWp. La partie photovoltaïque dispose de 2 MPPT, avec une plage de tension MPPT de 160 à 950 V, une tension PV maximale de 1 000 V et une tension de démarrage de 150 V. Le courant maximal d’entrée atteint 36 A par MPPT.

Gestion photovoltaïque, réseau et batterie

Le X3-NEO-20K-LV est conçu pour une architecture hybride associant panneaux photovoltaïques, batterie et réseau électrique. La documentation officielle indique la compatibilité avec des batteries LFP ou plomb-acide, dans une plage de tension de 40 à 60 V. Pour le modèle 20 kW, le courant maximal de charge et de décharge est de 350 A / 350 A.

L’onduleur dispose également de fonctions de gestion intelligente de l’énergie, notamment le Global MPP Scan et la gestion intelligente des charges indiqués dans la documentation SolaX.

Sortie triphasée et fonction EPS

Le X3-NEO-20K-LV possède une sortie CA triphasée avec les tensions nominales 220/380 V, 230/400 V ou 240/415 V. Sa fréquence nominale est de 50/60 Hz. La puissance apparente maximale de sortie atteint 22 kVA, avec un courant de sortie nominal de 29,0 A à 230 V et un courant continu maximal de 31,9 A à 230 V.

Avec une batterie, la sortie EPS fournit 20 kVA en nominal et peut atteindre 40 kVA pendant 10 secondes, soit deux fois la puissance nominale. Le temps de commutation indiqué par SolaX est inférieur à 3 ms.

Protection et sécurité

Le X3-NEO-20K-LV bénéficie d’un indice de protection IP65. La fiche technique officielle indique notamment une protection contre les surtensions Type II côté CA et CC, une protection contre les surtensions et sous-tensions, la protection d’isolation CC, la protection contre l’inversion de polarité CC, la surveillance du réseau, la surveillance de l’injection CC, la surveillance du courant de retour, la détection du courant résiduel et la protection contre la surchauffe. L’AFCI est indiqué comme optionnel.

Le fabricant indique également une détection de température aux bornes de batterie ainsi qu’une fonction anti-îlotage active par décalage de fréquence.

Fiche technique

• Marque : SolaX Power
• Gamme : X3-NEO-LV
• Modèle / référence : X3-NEO-20K-LV
• Type de produit : Onduleur hybride triphasé basse tension
• Puissance nominale CA : 20 kW
• Puissance PV maximale recommandée : 40 kWp
• Tension PV maximale : 1 000 V
• Tension PV nominale : 640 V
• Plage de tension MPPT : 160 à 950 V
• Tension de démarrage PV : 150 V
• Nombre de MPPT : 2
• Nombre de chaînes par MPPT : 2 / 2
• Courant d’entrée maximal par MPPT : 36 A / 36 A
• Courant de court-circuit maximal par MPPT : 50 A / 50 A
• Puissance apparente maximale de sortie : 22,0 kVA
• Courant de sortie nominal : 29,0 A à 230 V
• Courant continu maximal de sortie : 31,9 A à 230 V
• Tension CA nominale : 220/380 V, 230/400 V ou 240/415 V
• Puissance apparente maximale d’entrée CA : 30 kVA
• Courant d’entrée CA maximal : 43,5 A à 230 V
• Passage CA continu maximal réseau vers charge : 70 A
• Fréquence CA nominale : 50/60 Hz
• Plage de fréquence CA : 50 ± 5 Hz / 60 ± 5 Hz
• Facteur de puissance réglable : environ 1, de 0,8 inductif à 0,8 capacitif
• THDi à puissance nominale : < 3 %
• Type de batterie : LFP / plomb-acide
• Plage de tension batterie : 40 à 60 V
• Courant maximal de charge/décharge : 350 A / 350 A
• Tension de sortie EPS : 230/400 V
• Fréquence EPS : 50/60 Hz
• Puissance EPS nominale : 20 kVA
• Puissance EPS de crête : 40 kVA pendant 10 s
• Temps de commutation : < 3 ms
• Rendement maximal : 97,6 %
• Rendement européen : 97,0 %
• Indice de protection : IP65
• Température ambiante de fonctionnement : -25 à 60 °C, avec déclassement au-delà de 45 °C
• Altitude maximale de fonctionnement : 3000 m
• Humidité relative : 4 à 100 % HR, avec condensation
• Catégorie de surtension : Réseau III / Batterie II / PV II
• Dimensions (L × H × P) : 520 × 705 × 258 mm
• Poids net : 45,2 kg
• Interfaces de communication : RS485, CAN, USB, DI/DO
• Affichage : LCD
• Topologie : non isolée côté PV / HF côté batterie
• Certifications indiquées dans la fiche : EN IEC 62109-1/-2, NRS 097-2-1, IEC 61727, IEC 62116, PEA, MEA, BIS, G98/G99
• Protection contre les surtensions : CC Type II / CA Type II
• AFCI : optionnel
• Protections intégrées : surtension et sous-tension, isolation CC, inversion de polarité CC, surveillance du réseau, surveillance de l’injection CC, surveillance du courant de retour, détection du courant résiduel et protection contre la surchauffe
• Garantie constructeur : durée non précisée dans la fiche technique officielle exacte consultée.

Remarque technique : la fiche officielle V1.9 précise que le modèle X3-NEO-20K prend en charge une puissance continue maximale de 7,5 kW par phase en cas de sortie déséquilibrée. Elle indique également que le dernier modèle peut fonctionner avec jusqu’à 5 unités en parallèle ; lorsqu’il est mélangé avec d’anciens modèles, le maximum indiqué est de 3 unités.

Avantages du produit

1. Puissance nominale de 20 kW pour les installations photovoltaïques triphasées de forte puissance.
2. Jusqu’à 40 kWp de puissance PV recommandée, selon le dimensionnement prévu par SolaX.
3. Deux MPPT avec jusqu’à 36 A par MPPT pour la gestion des chaînes photovoltaïques.
4. Batterie basse tension 40–60 V, avec jusqu’à 350 A de courant de charge et de décharge sur le modèle 20 kW.
5. Sortie EPS de 20 kVA, avec une puissance de crête de 40 kVA pendant 10 secondes.
6. Temps de commutation inférieur à 3 ms pour la fonction EPS.
7. Rendement maximal de 97,6 % et rendement européen de 97,0 %.
8. Indice IP65 et protections CA/CC Type II, avec AFCI disponible en option.

Applications recommandées

SolaX présente la gamme X3-NEO-LV comme une gamme d’onduleurs de stockage d’énergie résidentiels. Le X3-NEO-20K-LV peut donc être intégré dans des installations photovoltaïques triphasées résidentielles de forte puissance avec stockage basse tension, sous réserve du dimensionnement électrique complet de l’installation.

Applications adaptées :

• Grandes installations photovoltaïques résidentielles ;
• Villas et habitations triphasées à forte consommation ;
• Installations photovoltaïques avec stockage basse tension ;
• Systèmes d’autoconsommation avec batterie ;
• Installations nécessitant une alimentation de secours via EPS ;
• Systèmes photovoltaïques pouvant être dimensionnés jusqu’à 40 kWp de puissance PV recommandée.

La documentation officielle consultée ne présente pas le X3-NEO-LV comme un onduleur dédié au pompage solaire ou aux centrales photovoltaïques utility-scale. Ces applications ne sont donc pas ajoutées à cette fiche.

Prix au Maroc : sur demande.

Contactez TECAS Énergie Solaire pour connaître le prix, vérifier la disponibilité en stock et obtenir une offre adaptée aux caractéristiques de votre projet.

L’onduleur SolaX X3-NEO-20K-LV est une solution hybride triphasée basse tension de 20 kW destinée aux installations photovoltaïques avec stockage. Appartenant à la gamme X3-NEO-LV, ce modèle associe la production photovoltaïque, la gestion de la batterie et l’alimentation du réseau dans une architecture triphasée. SolaX indique pour le X3-NEO-20K-LV une puissance PV recommandée allant jusqu’à 40 kWp, deux MPPT et un courant d’entrée maximal de 36 A par MPPT.

Pour les utilisateurs recherchant un onduleur SolaX 20 kW au Maroc, le X3-NEO-20K-LV constitue une référence basse tension à étudier pour les installations triphasées avec stockage. La batterie peut être de type LFP ou plomb-acide, avec une plage de tension de 40 à 60 V et un courant maximal de charge/décharge de 350 A / 350 A sur cette version.

Le X3-NEO-20K-LV intègre également une sortie EPS avec une puissance nominale de 20 kVA et une puissance de crête de 40 kVA pendant 10 secondes. Le temps de commutation indiqué par SolaX est inférieur à 3 ms. L’appareil bénéficie d’un indice de protection IP65, d’une protection contre les surtensions de type II côté CA et CC ainsi que de plusieurs fonctions de protection électrique.

Le prix au Maroc du SolaX X3-NEO-20K-LV est communiqué sur demande. Pour un projet solaire nécessitant un onduleur hybride triphasé 20 kW, le choix du modèle doit être réalisé en fonction de la puissance photovoltaïque, de la configuration des chaînes, de la batterie basse tension et des caractéristiques du réseau.

TECAS Énergie Solaire, fournisseur au Maroc de solutions photovoltaïques, permet aux professionnels et aux particuliers de demander une offre correspondant aux caractéristiques de leur installation. Le X3-NEO-20K-LV peut notamment être étudié pour les grandes installations résidentielles, villas et systèmes photovoltaïques triphasés avec stockage et alimentation de secours.
