Description technique

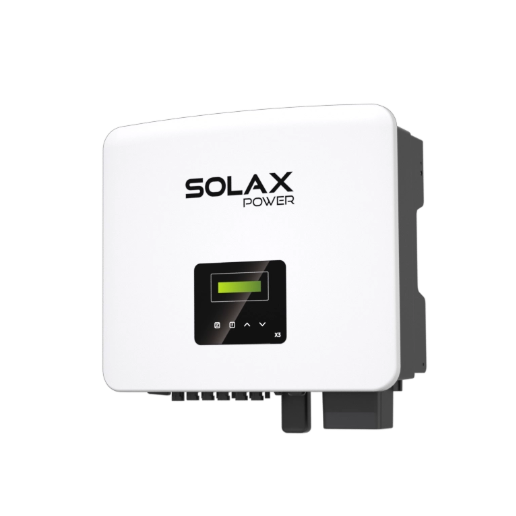

Onduleur SolaX X3-PRO-8K-G2 On-Grid Triphasé – Prix au Maroc
L’onduleur SolaX X3-PRO-8K-G2 est un onduleur photovoltaïque On-Grid triphasé de 8 kW, destiné aux installations solaires raccordées au réseau. Il accepte jusqu’à 12 kWp de puissance PV recommandée, dispose de 2 MPPT, d’un courant d’entrée maximal de 32 A par MPPT et d’une protection IP66. Sa conception intègre également le contrôle de la puissance exportée, le balayage global MPP et des fonctions de gestion intelligente des charges.
Onduleur solaire On-Grid triphasé 8 kW
Le SolaX X3-PRO-8K-G2 est un onduleur triphasé raccordé au réseau conçu pour convertir l’énergie produite par les panneaux photovoltaïques en courant alternatif utilisable par l’installation électrique et injecté selon la configuration du système. SolaX classe le X3-PRO G2 comme un onduleur résidentiel triphasé On-Grid, avec une gamme allant de 8 kW à 30 kW.
Pour le modèle X3-PRO-8K-G2, la puissance de sortie nominale est de 8 kW et la puissance PV maximale recommandée est de 12 kWp. L’entrée photovoltaïque accepte jusqu’à 1 100 V, avec une plage de fonctionnement de 135 à 985 V, une plage MPPT de 160 à 980 V et une tension de démarrage de 200 V.
Deux MPPT et courant d’entrée de 32 A
Le X3-PRO-8K-G2 dispose de 2 trackers MPP, avec 2 chaînes par tracker MPP. Le courant d’entrée maximal est de 32 A par MPPT et le courant de court-circuit d’entrée maximal est de 40 A par MPPT. Cette configuration permet d'adapter le raccordement des chaînes photovoltaïques aux caractéristiques du générateur solaire.
SolaX indique également un surdimensionnement DC jusqu’à 150 %, une surcharge de sortie AC jusqu’à 110 %, ainsi qu’un système de balayage global MPP intégré.
Sortie triphasée
Le X3-PRO-8K-G2 délivre une puissance nominale de 8 kW avec une puissance apparente maximale de 8,8 kVA. La tension nominale CA est de 220/380 V ou 230/400 V, avec une connexion 3/N/PE. Le courant de sortie nominal est de 12,2 A et le courant continu maximal de sortie est de 13,2 A.
La fréquence nominale est de 50 Hz / 60 Hz, avec une plage de fréquence de 50 ± 5 Hz / 60 ± 5 Hz, selon le code réseau applicable.
Rendement et gestion de l’énergie
Le rendement maximal indiqué pour le X3-PRO-8K-G2 est de 98,2 %, avec un rendement européen de 97,7 %. La gamme X3-PRO G2 intègre également une fonction de contrôle de la puissance exportée et une gestion intelligente des charges, notamment pour des équipements tels que les pompes à chaleur et les chargeurs intelligents pour véhicules électriques.
Protection et sécurité
Le X3-PRO-8K-G2 bénéficie d’un indice de protection IP66. La documentation officielle indique des protections contre les surtensions et sous-tensions, l’isolation CC, l’inversion de polarité CC, la surveillance du réseau, l’injection CC, le courant de retour, le courant résiduel, la surchauffe, les surintensités CA et les courts-circuits CA.
La protection contre les surtensions est de Type II côté CC et côté CA. La fonction AFCI est disponible en option selon la documentation SolaX.
Fiche technique
- Marque : SolaX Power
- Gamme : X3-PRO G2
- Modèle : X3-PRO-8K-G2
- Référence : X3-PRO-8K-G2
- Type de produit : Onduleur photovoltaïque On-Grid triphasé
- Technologie : Onduleur résidentiel triphasé raccordé au réseau
- Puissance nominale CA : 8 kW
- Puissance PV maximale recommandée : 12 kWp
- Tension maximale d’entrée PV : 1 100 V
- Tension d’entrée PV nominale : 650 V
- Plage de tension de fonctionnement : 135 à 985 V
- Plage de tension MPPT : 160 à 980 V
- Tension de démarrage : 200 V
- Nombre de trackers MPP : 2
- Chaînes par tracker MPP : 2 / 2
- Courant d’entrée maximal par MPPT : 32 A
- Courant de court-circuit maximal par MPPT : 40 A
- Puissance de sortie nominale : 8 kW
- Courant de sortie nominal : 12,2 A
- Puissance apparente maximale de sortie : 8,8 kVA
- Courant continu maximal de sortie : 13,2 A
- Tension nominale CA : 220/380 V ou 230/400 V
- Connexion CA : 3/N/PE
- Fréquence nominale : 50 Hz / 60 Hz
- Plage de fréquence CA : 50 ± 5 Hz / 60 ± 5 Hz
- Facteur de puissance réglable : environ 1, de 0,8 inductif à 0,8 capacitif
- THDi à puissance nominale : < 3 %
- Rendement maximal : 98,2 %
- Rendement européen : 97,7 %
- Indice de protection : IP66
- Température de fonctionnement : -30 à +60 °C
- Altitude maximale de fonctionnement : 4 000 m
- Humidité relative : 0 à 100 % HR avec condensation
- Catégorie de surtension : Réseau III / PV II
- Dimensions (L × H × P) : 482 × 417 × 186 mm
- Poids net : 24,5 kg
- Mode de refroidissement : refroidissement naturel
- Interfaces de communication : RS485 / DRM ; compteur en option
- Consommation nocturne : < 3 W
- Topologie : non isolée
- Alimentation auxiliaire CA : en option
- Méthode active d’anti-îlotage : décalage de fréquence
- Protection contre les surtensions : CC Type II / CA Type II
- AFCI : en option
- Protections intégrées : surtension et sous-tension, isolation CC, inversion de polarité CC, surveillance du réseau, surveillance de l’injection CC, surveillance du courant de retour, détection du courant résiduel, protection contre la surchauffe, protection contre les surintensités CA et protection contre les courts-circuits CA.
- Garantie constructeur : durée non précisée dans la fiche technique officielle consultée.
Avantages du produit
- Puissance nominale de 8 kW pour les installations photovoltaïques triphasées raccordées au réseau.
- Jusqu’à 12 kWp de puissance PV recommandée pour le générateur photovoltaïque.
- 2 MPPT avec 32 A par MPPT, adaptés aux modules photovoltaïques à courant élevé.
- Rendement maximal de 98,2 % et rendement européen de 97,7 %.
- Surdimensionnement DC jusqu’à 150 % et surcharge AC jusqu’à 110 % selon les caractéristiques de la gamme.
- Protection IP66 pour l’enveloppe de l’onduleur.
- Protection contre les surtensions Type II côté CA et CC, avec AFCI disponible en option.
- Contrôle intégré de la puissance exportée et gestion intelligente des charges.
Applications recommandées
Le fabricant présente le X3-PRO G2 comme un onduleur résidentiel triphasé On-Grid, avec des possibilités d’utilisation résidentielle et commerciale pour la gamme.
Le X3-PRO-8K-G2 peut être intégré dans :
- Installations photovoltaïques résidentielles triphasées ;
- Villas et habitations équipées d’un réseau triphasé ;
- Installations photovoltaïques commerciales raccordées au réseau ;
- Installations professionnelles raccordées au réseau ;
- Systèmes photovoltaïques avec limitation de la puissance exportée ;
- Installations intégrant une gestion intelligente des charges ;
- Systèmes photovoltaïques avec puissance PV recommandée jusqu’à 12 kWp.
Le X3-PRO-8K-G2 est un modèle On-Grid : il ne doit pas être présenté comme un onduleur hybride avec batterie ou comme un onduleur EPS de secours.
Prix au Maroc : sur demande.
Contactez TECAS Énergie Solaire pour connaître le prix, vérifier la disponibilité en stock et obtenir une offre adaptée aux caractéristiques de votre projet.
L’onduleur SolaX X3-PRO-8K-G2 est un onduleur solaire On-Grid triphasé de 8 kW conçu pour les installations photovoltaïques raccordées au réseau. Il appartient à la gamme X3-PRO G2 de SolaX, qui comprend plusieurs puissances destinées aux installations résidentielles et commerciales. Pour la référence X3-PRO-8K-G2, le fabricant indique une puissance PV recommandée jusqu’à 12 kWp, deux trackers MPPT et un courant d’entrée maximal de 32 A par MPPT.
Pour un projet recherchant un onduleur SolaX 8 kW au Maroc, le X3-PRO-8K-G2 offre une architecture triphasée adaptée aux installations photovoltaïques raccordées au réseau. Sa plage MPPT de 160 à 980 V, sa tension PV maximale de 1 100 V et sa tension de démarrage de 200 V permettent son intégration dans une configuration photovoltaïque correctement dimensionnée.
Le SolaX X3-PRO-8K-G2 affiche un rendement maximal de 98,2 % et bénéficie d’un indice de protection IP66. La documentation officielle indique également une protection contre les surtensions de Type II côté CA et CC, ainsi que plusieurs fonctions de protection électrique. La gamme intègre par ailleurs un contrôle de la puissance exportée et une gestion intelligente des charges.
Le prix du SolaX X3-PRO-8K-G2 au Maroc est communiqué sur demande. TECAS Énergie Solaire accompagne les demandes concernant les solutions photovoltaïques SolaX au Maroc et permet d’obtenir une offre correspondant à la configuration du projet.
Le X3-PRO-8K-G2 peut notamment être étudié pour une maison ou une villa triphasée, une installation photovoltaïque commerciale ou un projet professionnel raccordé au réseau. Le dimensionnement doit tenir compte de la puissance PV, de la configuration des chaînes, de la tension du réseau et des conditions d’installation.
