Description technique

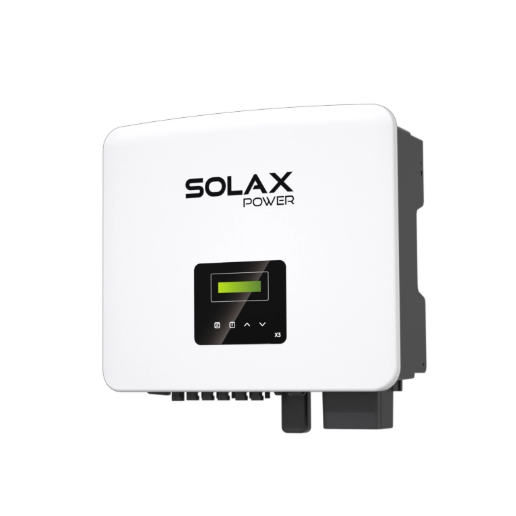

Onduleur SolaX X3-PRO-10K-G2 On-Grid Triphasé – Prix au Maroc
L’onduleur SolaX X3-PRO-10K-G2 est un onduleur photovoltaïque On-Grid triphasé de 10 kW, destiné aux installations solaires raccordées au réseau. Il accepte jusqu’à 15 kWp de puissance PV recommandée, dispose de 2 MPPT avec un courant maximal de 32 A par MPPT, et bénéficie d’une protection IP66. Il intègre également le contrôle de la puissance exportée, le balayage global MPP et la gestion intelligente des charges.
Onduleur solaire On-Grid triphasé 10 kW
Le SolaX X3-PRO-10K-G2 appartient à la gamme X3-PRO G2 de SolaX, une série d’onduleurs photovoltaïques triphasés raccordés au réseau couvrant plusieurs puissances. Le fabricant présente cette gamme pour des applications résidentielles et commerciales.
Le modèle X3-PRO-10K-G2 possède une puissance de sortie nominale de 10 kW et accepte une puissance photovoltaïque maximale recommandée de 15 kWp. Il dispose de 2 trackers MPP, avec 2 chaînes par tracker, et d’un courant d’entrée maximal de 32 A par MPPT.
Entrée photovoltaïque et gestion MPPT
Le X3-PRO-10K-G2 accepte une tension PV maximale de 1 100 V, avec une tension PV nominale de 650 V. Sa plage de fonctionnement est de 135 à 985 V, tandis que la plage MPPT est de 160 à 980 V. La tension de démarrage est de 200 V.
La gamme X3-PRO G2 prend en charge jusqu’à 150 % de surdimensionnement DC et jusqu’à 110 % de surcharge AC. SolaX indique également un système de balayage global MPP destiné à optimiser la recherche du point de puissance maximale.
Sortie triphasée raccordée au réseau
Le X3-PRO-10K-G2 délivre une puissance nominale de 10 kW avec une puissance apparente maximale de 11 kVA. La tension nominale CA est de 220/380 V ou 230/400 V, en configuration 3/N/PE. Le courant nominal de sortie est de 15,2 A et le courant continu maximal de sortie est de 16,0 A.
La fréquence nominale est de 50/60 Hz, avec une plage de fréquence de 50 ± 5 Hz / 60 ± 5 Hz, selon le code réseau applicable. Le facteur de puissance est réglable autour de 1, dans une plage de 0,8 inductif à 0,8 capacitif.
Rendement et gestion intelligente
Le rendement maximal spécifié pour le X3-PRO-10K-G2 est de 98,2 %, avec un rendement européen de 97,7 %. La gamme intègre également une fonction de contrôle de la puissance exportée et une gestion intelligente des charges, notamment pour certaines applications avec pompe à chaleur ou chargeur intelligent pour véhicule électrique.
Protection et sécurité
Le X3-PRO-10K-G2 bénéficie d’un indice de protection IP66 et d’une plage de température de fonctionnement de -30 à +60 °C. L’altitude maximale de fonctionnement indiquée par SolaX est de 4 000 m.
La documentation officielle mentionne notamment les protections contre les surtensions et sous-tensions, l’isolation DC, l’inversion de polarité DC, la surveillance du réseau, l’injection DC, le courant de retour, le courant résiduel, la surchauffe, les surintensités AC et les courts-circuits AC. Les protections contre les surtensions sont de Type II côté DC et côté AC. L’AFCI est indiqué comme optionnel.
Fiche technique
- Marque : SolaX Power
- Gamme : X3-PRO G2
- Modèle : X3-PRO-10K-G2
- Référence : X3-PRO-10K-G2
- Type de produit : Onduleur photovoltaïque On-Grid triphasé
- Technologie : Onduleur photovoltaïque triphasé raccordé au réseau
- Puissance nominale de sortie : 10 kW
- Puissance PV maximale recommandée : 15 kWp
- Tension PV maximale : 1 100 V
- Tension PV nominale : 650 V
- Plage de tension de fonctionnement : 135 à 985 V
- Plage de tension MPPT : 160 à 980 V
- Tension de démarrage : 200 V
- Nombre de MPPT : 2
- Nombre de chaînes par MPPT : 2 / 2
- Courant d’entrée maximal par MPPT : 32 A
- Courant de court-circuit maximal par MPPT : 40 A
- Puissance apparente maximale de sortie : 11 kVA
- Courant nominal de sortie : 15,2 A
- Courant continu maximal de sortie : 16,0 A
- Tension nominale CA : 220/380 V ou 230/400 V
- Connexion CA : 3/N/PE
- Fréquence nominale : 50/60 Hz
- Plage de fréquence CA : 50 ± 5 Hz / 60 ± 5 Hz
- Facteur de puissance réglable : environ 1, de 0,8 inductif à 0,8 capacitif
- THDi à puissance nominale : < 3 %
- Rendement maximal : 98,2 %
- Rendement européen : 97,7 %
- Indice de protection : IP66
- Température de fonctionnement : -30 à +60 °C
- Altitude maximale de fonctionnement : 4 000 m
- Humidité relative : 0 à 100 % HR avec condensation
- Catégorie de surtension : Réseau III / PV II
- Dimensions (L × H × P) : 482 × 417 × 186 mm
- Poids net : 24,5 kg
- Refroidissement : refroidissement naturel
- Interfaces de communication : RS485 / DRM ; compteur en option
- Consommation nocturne : < 3 W
- Topologie : non isolée
- Alimentation auxiliaire CA : optionnelle
- Méthode active anti-îlotage : décalage de fréquence
- Protection contre les surtensions : CC Type II / CA Type II
- AFCI : optionnel
- Protections intégrées : surtension et sous-tension, isolation DC, inversion de polarité DC, surveillance du réseau, surveillance de l’injection DC, surveillance du courant de retour, détection du courant résiduel, protection contre la surchauffe, surintensité AC et court-circuit AC.
- Garantie constructeur : durée non précisée dans la fiche technique officielle consultée.
Avantages du produit
- Puissance nominale de 10 kW pour les installations photovoltaïques triphasées raccordées au réseau.
- Jusqu’à 15 kWp de puissance PV recommandée pour le champ photovoltaïque.
- 2 MPPT avec 32 A par MPPT, adaptés aux panneaux photovoltaïques à courant élevé.
- Rendement maximal de 98,2 % et rendement européen de 97,7 %.
- Surdimensionnement DC jusqu’à 150 % et surcharge AC jusqu’à 110 % selon les caractéristiques de la gamme.
- Protection IP66 et fonctionnement jusqu’à 4 000 m d’altitude selon la documentation officielle.
- Protection contre les surtensions Type II côté DC et AC, avec AFCI disponible en option.
- Contrôle intégré de la puissance exportée et gestion intelligente des charges.
Applications recommandées
SolaX présente la gamme X3-PRO G2 comme une gamme d’onduleurs triphasés destinée aux utilisations résidentielles et commerciales.
Le X3-PRO-10K-G2 peut notamment être intégré dans :
- Installations photovoltaïques résidentielles triphasées ;
- Villas et habitations équipées d’un réseau triphasé ;
- Installations photovoltaïques commerciales raccordées au réseau ;
- Bureaux et bâtiments professionnels ;
- Installations agricoles raccordées au réseau, lorsque le dimensionnement électrique correspond aux caractéristiques de l’onduleur ;
- Systèmes photovoltaïques avec limitation de la puissance exportée ;
- Installations intégrant une gestion intelligente des charges ;
- Projets photovoltaïques avec une puissance PV recommandée jusqu’à 15 kWp.
Le X3-PRO-10K-G2 est un onduleur On-Grid. Il ne doit pas être présenté comme un onduleur hybride avec batterie ou comme un système EPS de secours.
Prix au Maroc : sur demande.
Contactez TECAS Énergie Solaire pour connaître le prix, vérifier la disponibilité en stock et obtenir une offre adaptée aux caractéristiques de votre projet.
L’onduleur SolaX X3-PRO-10K-G2 est un onduleur solaire On-Grid triphasé de 10 kW conçu pour les installations photovoltaïques raccordées au réseau. Il appartient à la gamme X3-PRO G2 de SolaX, proposée pour des applications résidentielles et commerciales. Pour cette référence, le fabricant indique une puissance PV recommandée jusqu’à 15 kWp, deux MPPT et un courant d’entrée maximal de 32 A par MPPT.
Pour les utilisateurs recherchant un onduleur SolaX 10 kW au Maroc, le X3-PRO-10K-G2 constitue une solution triphasée destinée aux projets photovoltaïques raccordés au réseau. Sa plage MPPT de 160 à 980 V, sa tension PV maximale de 1 100 V et sa tension de démarrage de 200 V permettent son intégration dans une configuration photovoltaïque correctement dimensionnée.
Le SolaX X3-PRO-10K-G2 atteint un rendement maximal de 98,2 % et bénéficie d’un indice de protection IP66. Il intègre également des protections électriques côté DC et AC, avec des protections contre les surtensions de Type II sur les deux côtés. L’AFCI est disponible en option.
Le contrôle intégré de la puissance exportée permet d’adapter l’utilisation de l’énergie photovoltaïque aux exigences du système. SolaX indique également une fonction de balayage global MPP et une gestion intelligente des charges pour certaines applications telles que les pompes à chaleur et les chargeurs intelligents pour véhicules électriques.
Le prix du SolaX X3-PRO-10K-G2 au Maroc est communiqué sur demande. TECAS Énergie Solaire, fournisseur au Maroc de solutions photovoltaïques, peut être contacté pour obtenir une offre correspondant aux caractéristiques du projet.
Le X3-PRO-10K-G2 peut être étudié pour une maison ou une villa triphasée, une installation commerciale, un bureau, une exploitation agricole ou un bâtiment professionnel raccordé au réseau. Le dimensionnement doit tenir compte de la puissance PV, de la configuration des chaînes, de la tension du réseau et des conditions d’installation.
