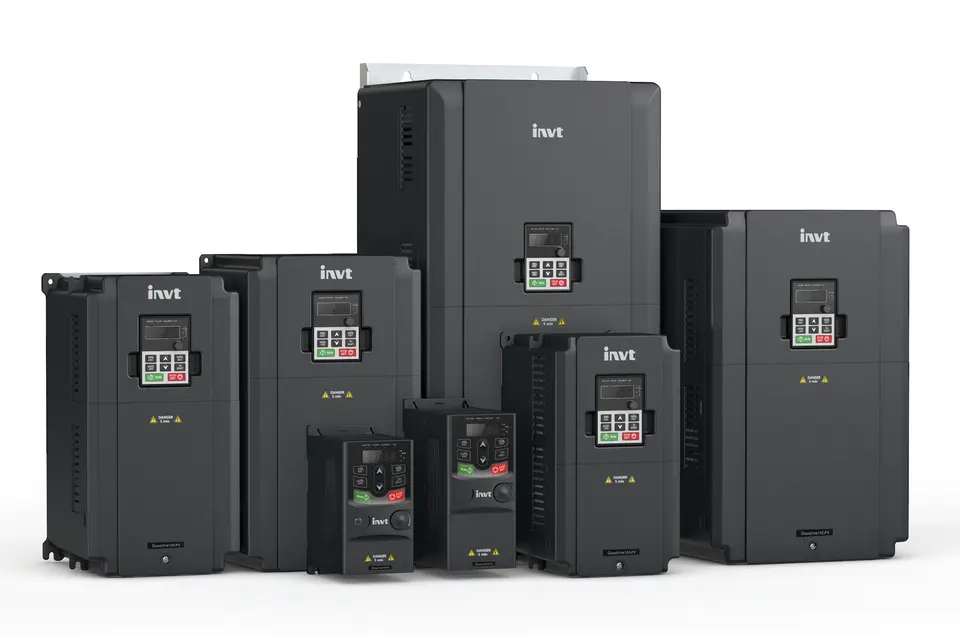

Variateur de vitesse INVT GD100-PV 5,5 kW – Prix au Maroc

Le variateur de vitesse INVT Goodrive100-PV 5,5 kW est conçu pour les systèmes de pompage solaire photovoltaïque. Il intègre une fonction MPPT avancée et accepte une alimentation photovoltaïque ainsi qu’une alimentation AC selon la configuration choisie. La gamme prend en charge différentes tensions et permet le pilotage de pompes à eau pour l’irrigation agricole, l’alimentation en eau et les installations de pompage solaire.

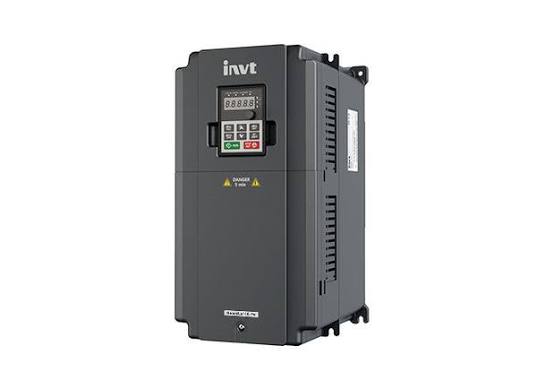

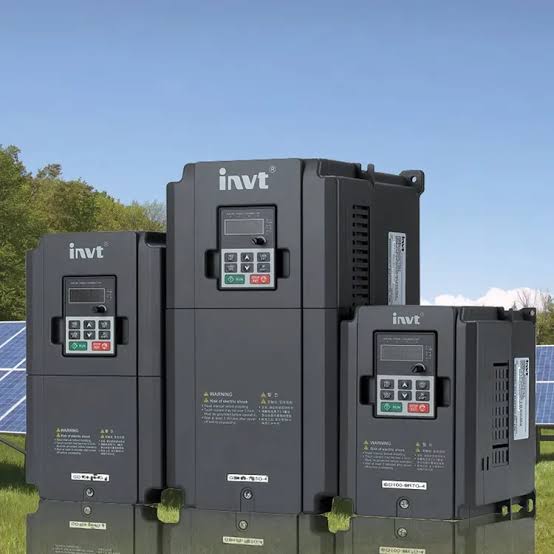

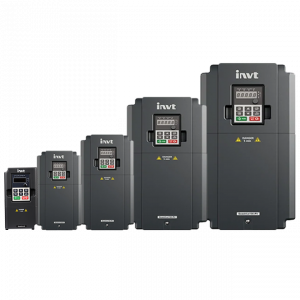

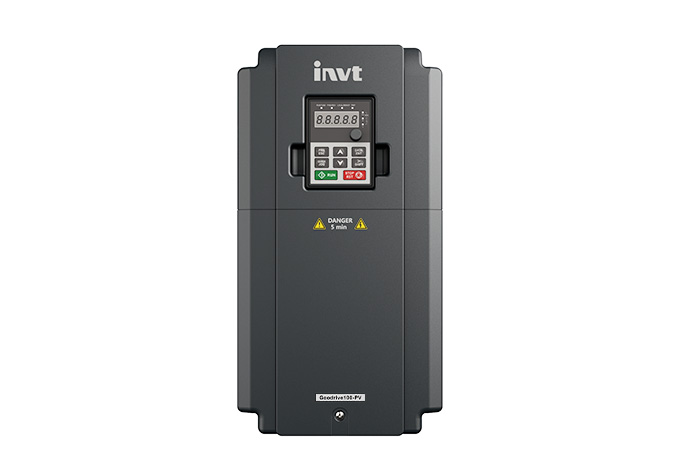

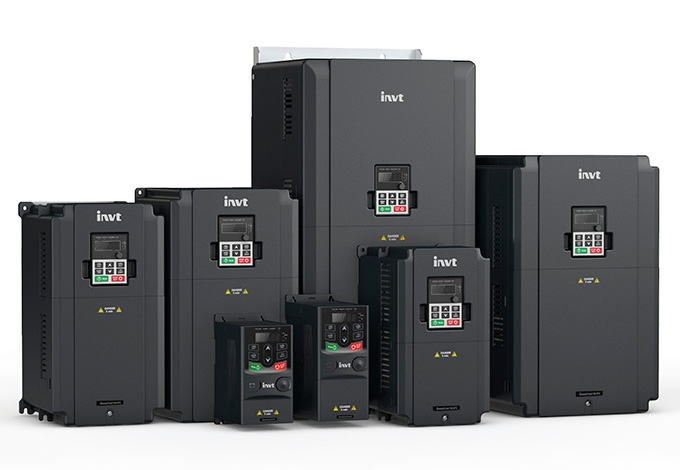

Le Goodrive100-PV (GD100-PV) d’INVT est un variateur de fréquence spécialement conçu pour les applications de pompage d’eau photovoltaïque. La gamme intègre un algorithme MPPT permettant d’exploiter la puissance disponible des panneaux photovoltaïques et de commander le moteur de la pompe en fonction des conditions de fonctionnement. INVT indique une efficacité de suivi MPPT supérieure à 99 %.

Pour la puissance 5,5 kW, la documentation officielle prévoit plusieurs configurations électriques. La version GD100-5R5G-2-PV est destinée aux systèmes triphasés 220 V, tandis que la version GD100-5R5G-4-PV est destinée aux systèmes triphasés 380 V. Le choix de la référence exacte dépend donc de la tension du moteur et de la configuration photovoltaïque du projet.

Le variateur peut fonctionner avec une alimentation photovoltaïque DC et une alimentation réseau AC selon la configuration du système. La série GD100-PV est également conçue pour des applications nécessitant une gestion du niveau d’eau, une protection contre les conditions de sous-charge et différentes fonctions de surveillance et de protection du système de pompage.

Le GD100-PV convient notamment aux installations d’irrigation agricole, au pompage d’eau, à l’alimentation en eau et aux applications de pompage photovoltaïque. Il peut être utilisé avec différentes configurations de pompes et de moteurs, sous réserve du respect du dimensionnement électrique et hydraulique de l’installation.

Références et modèles officiels 5,5 kW

Les deux références sont officiellement documentées par INVT pour une puissance nominale de sortie de 5,5 kW.

Fiche technique

• Marque : INVT
• Série : Goodrive100-PV / GD100-PV
• Produit : Variateur de fréquence pour pompage solaire photovoltaïque
• Référence commerciale : 5,5 kW
• Puissance nominale : 5,5 kW
• Type de charge : Charge à couple constant
• Technologie : Variateur de fréquence avec contrôle MPPT pour pompage photovoltaïque
• Version 220 V : GD100-5R5G-2-PV
• Version 380 V : GD100-5R5G-4-PV
• Entrée AC – version 220 V : 3PH 220 V (-15 %) à 240 V (+10 %)
• Entrée AC – version 380 V : 3PH 380 V (-15 %) à 440 V (+10 %)
• Entrée DC recommandée – version 220 V : 200 à 400 V
• Entrée DC recommandée – version 380 V : 300 à 750 V
• Tension DC maximale – version 220 V : 440 V
• Tension DC maximale – version 380 V : 800 V
• Tension de démarrage DC – version 220 V : 200 V
• Tension de démarrage DC – version 380 V : 300 V
• Courant d’entrée nominal – 220 V : 25 A
• Courant de sortie nominal – 220 V : 20 A
• Courant DC maximal – 220 V : 30 A
• Courant d’entrée nominal – 380 V : 19,5 A
• Courant de sortie nominal – 380 V : 14 A
• Courant DC maximal – 380 V : 23,9 A
• Fréquence d’entrée AC : 50/60 Hz, selon la documentation de la série
• Fréquence maximale de sortie : 400 Hz
• Température ambiante de fonctionnement : -10 °C à +50 °C
• Déclassement thermique : 1 % par °C au-delà de 40 °C
• Communication : RS485 avec protocole Modbus ; communication dédiée avec le module Boost
• Indice de protection : IP20 pour la version standard ; des versions IP54 sont également documentées avec des références spécifiques
• Dimensions de la version standard 5,5 kW 380 V : 170,2 × 292 × 167 mm selon le dessin de montage par bride
• Montage : mural ou par bride pour les modèles à partir de 4 kW
• Surveillance à distance : module GPRS disponible en option
• MPPT : algorithme MPPT avancé ; efficacité de suivi supérieure à 99 % selon INVT

Protections et fonctions intégrées

La documentation INVT prévoit notamment des fonctions de protection contre :

• Surintensité ;
• Surtension ;
• Sous-tension du bus ;
• Surcharge moteur ;
• Surcharge du variateur ;
• Perte de phase en entrée ;
• Perte de phase en sortie ;
• Surchauffe du module ;
• Défaut de communication RS485 ;
• Surtension photovoltaïque ;
• Sous-tension photovoltaïque ;
• Surintensité photovoltaïque ;
• Inversion de polarité photovoltaïque ;
• Sous-charge ;
• Défaut de sonde hydraulique ;
• Gestion des niveaux d’eau plein et vide.

Avantages du produit

1. Puissance nominale de 5,5 kW adaptée aux systèmes de pompage correspondants.
2. Technologie MPPT avancée pour optimiser l’exploitation de l’énergie photovoltaïque.
3. Plusieurs configurations de tension disponibles en 220 V triphasé et 380 V triphasé.
4. Entrée photovoltaïque DC et entrée AC selon la configuration du système.
5. Gestion des niveaux d’eau et fonctions spécifiques au pompage solaire.
6. Communication RS485 / Modbus pour les fonctions de communication et de contrôle.
7. Surveillance GPRS en option pour les installations compatibles.
8. Nombreuses fonctions de protection destinées à sécuriser le variateur, le moteur et le système photovoltaïque.

Applications recommandées

• Pompage solaire photovoltaïque
• Irrigation agricole
• Alimentation en eau
• Pompage pour exploitations agricoles
• Pompage d’eau en zones rurales
• Systèmes de pompage avec alimentation photovoltaïque et réseau AC
• Installations de pompage pour l’élevage et l’approvisionnement en eau

Prix au Maroc : sur demande.

Contactez TECAS Énergie Solaire pour connaître le prix, vérifier la disponibilité en stock et obtenir une offre adaptée aux caractéristiques de votre projet.

Le variateur de vitesse INVT GD100 5,5 kW, appartenant à la série Goodrive100-PV, est une solution destinée au pilotage des systèmes de pompage solaire photovoltaïque. Conçu par INVT, ce variateur intègre une technologie MPPT permettant de suivre le point de puissance maximale des panneaux photovoltaïques et d’adapter le fonctionnement de la pompe aux conditions d’alimentation disponibles. INVT indique une efficacité de suivi MPPT supérieure à 99 % pour la série GD100-PV.

Pour une installation de 5,5 kW, plusieurs références officielles existent. Le modèle GD100-5R5G-2-PV correspond à une alimentation triphasée 220 V, tandis que le GD100-5R5G-4-PV correspond à une alimentation triphasée 380 V. Cette distinction est importante pour sélectionner le variateur adapté au moteur de pompe et à la configuration électrique du projet.

Le GD100-PV est particulièrement adapté au pompage solaire au Maroc, notamment pour l’irrigation agricole, l’alimentation en eau et les installations situées dans des zones où l’énergie photovoltaïque constitue une source d’alimentation importante. La série accepte une alimentation photovoltaïque DC et une alimentation AC selon la configuration du modèle et intègre différentes fonctions de protection, de gestion du niveau d’eau et de communication.

Pour les professionnels recherchant un variateur solaire 5,5 kW au Maroc, le choix de la référence doit être réalisé à partir de la puissance du moteur, de sa tension nominale, de son courant et de la configuration des panneaux photovoltaïques. Le dimensionnement correct permet de sélectionner la version 220 V ou 380 V correspondant aux caractéristiques de l’installation.

TECAS Énergie Solaire, fournisseur au Maroc de solutions destinées aux applications photovoltaïques et de pompage, peut être contacté pour obtenir une offre correspondant aux caractéristiques techniques du projet. Le prix au Maroc dépend notamment de la référence exacte du variateur et de la configuration retenue. Pour un projet d’irrigation, de forage ou d’alimentation en eau, demandez la vérification de la référence INVT GD100 5,5 kW adaptée à votre moteur et à votre installation photovoltaïque.

Besoin d’un prix, d’une étude technique ou d’une vérification de disponibilité ? Contactez TECAS Énergie Solaire et demandez votre devis :
