Les variateurs solaires VFD de la série GD100-PV sont que INVT a récemment lancé spécialement pour les applications de MOTEUR solaire. Basé sur les produits originaux de l'onduleur de MOTEUR solaire, ce qui optimise la convivialité et les performances, et étend les niveaux de tension applicables et la plage de puissance du produit. Le niveau de tension peut être appliqué à des pompes monophasées / triphasées 220 V, triphasées 380 V, plage de puissance de 0,4 kW à 110 kW.
Description technique

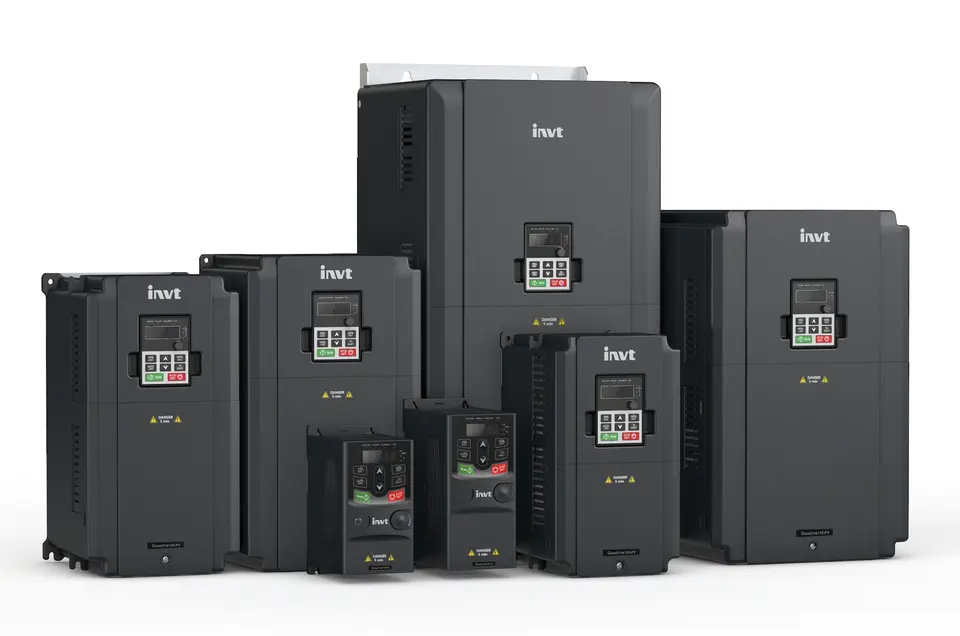

Variateur de vitesse INVT GD100-PV 7,5 kW – Prix Maroc
Le variateur de vitesse solaire INVT Goodrive100-PV 7,5 kW est conçu pour le pilotage des systèmes de pompage d’eau photovoltaïque. Il intègre une technologie MPPT destinée à optimiser l’utilisation de l’énergie solaire et accepte une alimentation photovoltaïque DC ainsi qu’une alimentation AC selon la configuration. La version 380 V triphasée convient notamment aux applications d’irrigation agricole, d’alimentation en eau et de pompage solaire.
Le INVT GD100-PV est un variateur de fréquence spécialement développé pour les applications de pompage solaire photovoltaïque. Il convertit l’énergie disponible du champ photovoltaïque en une alimentation adaptée au moteur de pompe et assure le pilotage de celui-ci selon les conditions de fonctionnement du système.
La série Goodrive100-PV intègre un algorithme MPPT (Maximum Power Point Tracking) dont l’efficacité de suivi est annoncée jusqu’à 99 % par INVT. Elle prend également en charge une alimentation hybride associant entrée photovoltaïque DC et alimentation réseau AC, permettant d’adapter le fonctionnement du système aux différentes conditions d’alimentation.
Pour une puissance de 7,5 kW, la gamme officielle comprend notamment la référence GD100-7R5G-4-PV pour les moteurs triphasés 380 V ainsi que la référence GD100-7R5G-2-PV pour les moteurs triphasés 220 V. Le choix de la référence doit être effectué en fonction de la tension nominale du moteur et de la configuration électrique et photovoltaïque du projet.
Le GD100-PV intègre des fonctions dédiées au pompage, notamment la gestion du niveau d’eau, la protection contre le fonctionnement à sec, la protection contre les surcharges et sous-charges ainsi que différentes protections électriques et photovoltaïques. La communication RS485 est également disponible pour les fonctions de contrôle et de communication.
La série est destinée aux installations de pompage solaire utilisées pour l’irrigation agricole, l’alimentation en eau, les applications rurales et certaines installations de contrôle et d’approvisionnement en eau. INVT documente également des applications de pompage avec alimentation PV et AC.
Références et modèles officiels en 7,5 kW
| Référence officielle | Puissance | Tension | Caractéristique principale |
|---|---|---|---|
| GD100-7R5G-2-PV | 7,5 kW | 3PH 220 V | Variateur pour pompe triphasée 220 V |
| GD100-7R5G-4-PV | 7,5 kW | 3PH 380 V | Variateur pour pompe triphasée 380 V |
Les deux références 7,5 kW sont documentées par INVT. La version -2-PV est destinée aux systèmes triphasés 220 V et la version -4-PV aux systèmes triphasés 380 V.
Fiche technique
- Marque : INVT
- Série : Goodrive100-PV / GD100-PV
- Type de produit : Variateur de vitesse / variateur de fréquence pour pompage solaire photovoltaïque
- Référence puissance : 7,5 kW
- Référence 380 V : GD100-7R5G-4-PV
- Référence 220 V : GD100-7R5G-2-PV
- Puissance nominale : 7,5 kW
- Type de moteur – version 380 V : moteur triphasé
- Tension d’entrée AC – version -4 : 380 à 440 V triphasé
- Tension de sortie – version -4 : 380 V triphasé
- Entrée photovoltaïque DC recommandée – version -4 : 300 à 750 V
- Tension MPP recommandée – version -4 : 550 V
- Tension de démarrage DC – version -4 : 300 V
- Tension minimale de fonctionnement DC – version -4 : 250 V
- Courant d’entrée nominal – GD100-7R5G-4-PV : 25 A
- Courant de sortie nominal – GD100-7R5G-4-PV : 18,5 A
- Courant DC maximal : 30 A
- Plage de fréquence de sortie : 0 à 400 Hz
- Efficacité MPPT : 99 %
- Température ambiante de fonctionnement : -10 °C à +50 °C
- Indice de protection standard : IP20
- Version avec armoire IP54 : disponible comme configuration spécifique
- Refroidissement : refroidissement par air forcé
- Montage : mural et montage par bride pour les modèles concernés
- Communication : RS485
- Module GPRS : optionnel
- Commande : clavier LED intégré
- Fonctions de pompage : contrôle du niveau d’eau, démarrage automatique et mise en veille automatique
- Protections : protection contre la surtension PV, inversion de polarité PV, surcharge, sous-charge, surintensité, surtension, protection du niveau d’eau et autres fonctions de protection du système.
Dimensions du modèle GD100-7R5G-4-PV
- Largeur : 191,2 mm
- Hauteur : 370 mm
- Profondeur : 196,3 mm
- Diamètre des trous de fixation : Ø 6 mm
- Écrous de fixation : M5
Poids : donnée non indiquée dans la documentation officielle consultée pour cette référence précise.
Garantie constructeur : donnée non indiquée dans la documentation officielle consultée.
Avantages du produit
- Puissance de 7,5 kW adaptée aux systèmes de pompage correspondant au dimensionnement du moteur.
- Technologie MPPT avec une efficacité de suivi annoncée à 99 %.
- Entrée photovoltaïque DC spécialement destinée aux applications de pompage solaire.
- Alimentation AC et PV prise en charge par la série GD100-PV.
- Sortie triphasée 380 V pour la référence GD100-7R5G-4-PV.
- Fonctions spécifiques au pompage, notamment gestion du niveau d’eau et protection contre le fonctionnement à sec.
- Communication RS485 pour les fonctions de communication et de commande.
- Module GPRS optionnel permettant la surveillance à distance.
Applications recommandées
- Pompage solaire photovoltaïque
- Irrigation agricole
- Pompage pour exploitation agricole
- Alimentation en eau
- Pompage de forage
- Approvisionnement en eau de zones rurales
- Applications de pompage avec alimentation PV et AC
- Systèmes de pompage pour réservoirs et installations d’eau
Prix au Maroc : sur demande.
Contactez TECAS Énergie Solaire pour connaître le prix, vérifier la disponibilité en stock et obtenir une offre adaptée aux caractéristiques de votre projet.
Le variateur de vitesse solaire INVT GD100-PV 7,5 kW est une solution destinée au pilotage des systèmes de pompage d’eau alimentés par énergie photovoltaïque. Développé par INVT, le Goodrive100-PV intègre une technologie MPPT permettant de suivre la puissance disponible du champ solaire et de commander le moteur de pompe en fonction des conditions d’alimentation. INVT annonce une efficacité de suivi MPPT pouvant atteindre 99 %.
Pour une puissance de 7,5 kW, plusieurs références officielles existent selon la tension du moteur. Le modèle GD100-7R5G-4-PV est prévu pour les applications avec moteur triphasé 380 V, tandis que le GD100-7R5G-2-PV correspond aux applications triphasées 220 V. Cette distinction doit être prise en compte lors du choix du variateur afin d'assurer la compatibilité avec le moteur de pompe et la configuration électrique du système.
Le GD100-PV 7,5 kW convient notamment au pompage solaire au Maroc, à l’irrigation agricole, au pompage de forage et à l’alimentation en eau. La série prend en charge une alimentation photovoltaïque DC ainsi qu’une alimentation AC, avec des fonctions destinées au fonctionnement des pompes et à la protection du système.
Pour un projet au Maroc, le dimensionnement doit tenir compte de la puissance du moteur, de sa tension nominale, de son courant, de la tension du champ photovoltaïque et des besoins hydrauliques de l’installation. Le modèle INVT GD100-PV 7,5 kW peut ainsi être intégré dans différentes configurations de pompage solaire agricole ou d’alimentation en eau.
TECAS Énergie Solaire, fournisseur au Maroc de solutions photovoltaïques et de pompage solaire, peut vous accompagner dans la vérification de la référence adaptée à votre installation. Le prix au Maroc est communiqué sur demande selon la référence et la configuration du projet.
Besoin d’un prix, d’une étude technique ou d’une vérification de disponibilité ? Contactez TECAS Énergie Solaire et demandez votre devis :
Demander un devis TECAS Énergie Solaire
